🇩🇪德國 SPL Phonos 頂級MM/MC唱頭放大器.德國製造.公司貨

描述

SPL Phonos RIAA 唱頭放大器

這款用於動磁 (MM) 和動圈 (MC) 唱頭系統的唱機前級擴大機基於傳奇的 Douglas-Self-Design。

MM和MC

黑膠唱機有兩種唱頭系統：

動磁（MM）和動圈（MC）。









動磁

動磁唱頭透過在銅線圈之間移動磁鐵來產生小電壓。 MM 唱頭具有非常高的電感和阻抗。 Phonos 提供三種電容器選擇來校正頻率和相位響應的線性度。電容分別為150 pF、220 pF和330 pF。在關閉位置，電容可由訊號線的電容決定。





動圈式

MC 唱頭也是一個小型電磁發電機，但其磁鐵牢固地固定並且線圈在它們之間移動，這與 MM 唱頭完全相反。

然而，輸出電壓非常低，只有幾百微伏，因此對噪音和感應嗡嗡聲更敏感。這使得前置放大器設計成為一個挑戰，因為非常低的輸出電壓必須經過預放大並且極其無雜訊。 Phonos 為 MC 系統提供了最強大的唱機前級擴大機之一，其前級放大率高達 71.5 dB。由於採用了 120V 技術，前級擴大機的雜訊極低、線性且鎖相。

MC 唱頭的電感和阻抗非常低。

這意味著從訊號線到電容（從轉盤到前級擴大機）的影響可以忽略不計。然而，阻抗是相關的，可以設定為六個位置：100、220、470、2.2 k、4.7 k 和 10 kOhm。

如果對不同的阻抗選擇與唱頭間阻抗匹配存在任何疑問，也可以簡單地切換阻抗，直到在聲學上確定線性頻率響應。

完美等級
增益控制可用來決定放大器功率，換句話說，就是 Phonos 的輸出電平。
有三個值可供選擇。
在「標準」位置，MM 系統的增益為 +46 dB，MC 系統的增益為 +67 dB。

當開關設定為“ -10 ”時，增益降低 10 dB（MM = +36 dB，MC = +57 dB）。這與參考等級為 -10 dBV 的標準 HiFi 設備結合使用效果最佳。

若開關在「+4」位置，增益增加+4 dB（MM = +50 dB，MC = +71 dB）。
因此，輸出電平與現代 DA 轉換器的參考電平 0 dBfs = 15 dBu 一樣大。



超低音濾波
由於播放時 RIAA 均衡對低音範圍進行了高度放大，因此轉盤驅動機構的隆隆聲也被放大了。

Phonos 提供可切換的亞音速濾波器來消除這種隆隆聲。

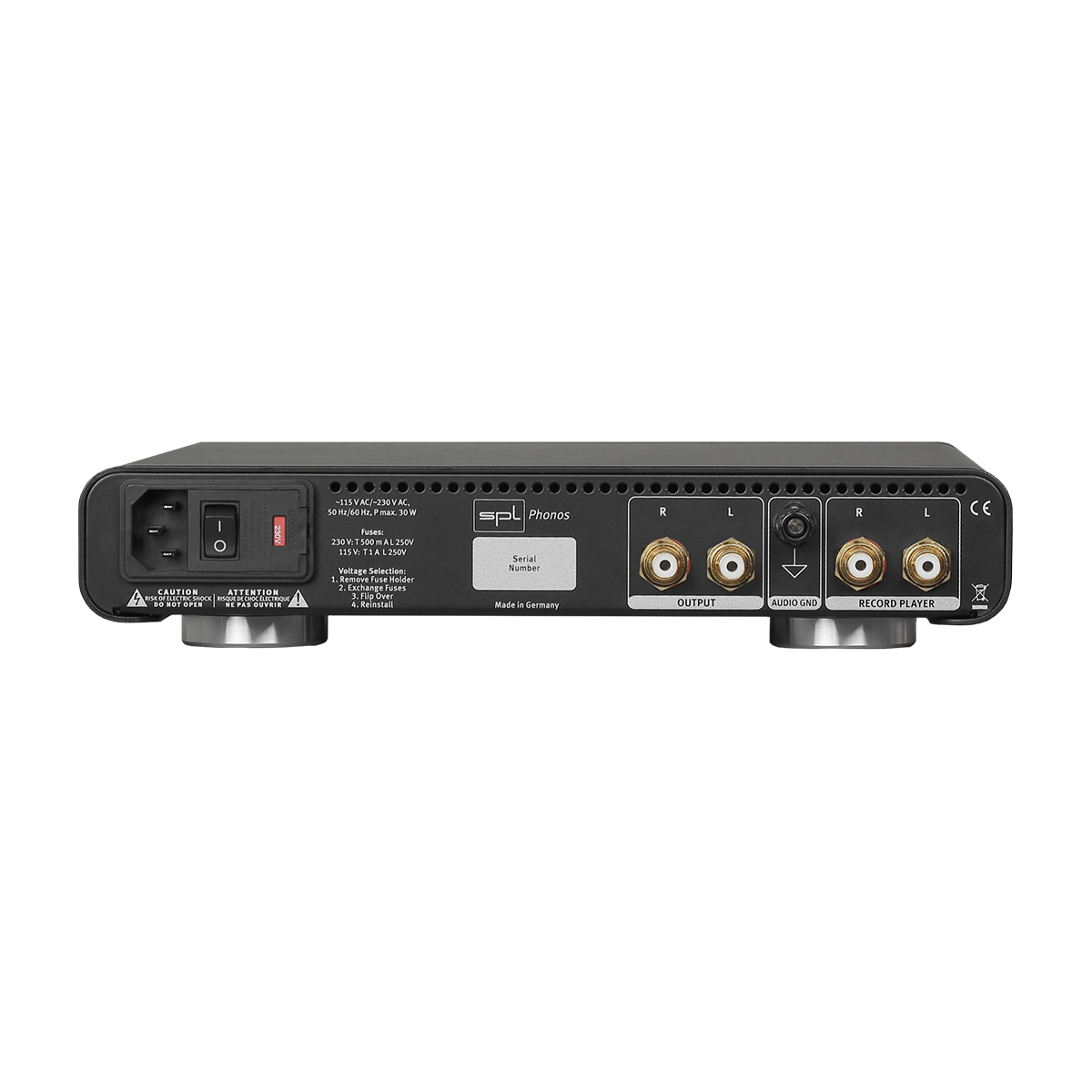

連接

鍍金 RCA 插座可用於連接轉盤並輸出至前級擴大機，例如 Director Mk2 或 Elector。

轉盤的接地連接設計為香蕉插座。接地線可以夾住或插入。

RIAA均衡

RIAA均衡是美國唱片業協會（RIAA）提出的唱片錄製與播放規格。 1954 年，RIAA 均衡曲線為黑膠唱片引入了事實上的全球產業標準。

RIAA 均衡使用預加重來在唱片剪切時降低低頻並增強高頻（藍色 RIAA 曲線）。

低音降低了多達 20 dB，以提供更大的空間和更長的唱片播放時間。

高頻增強高達 25 dB，以增加記錄介質雜訊與音訊訊號之間的訊號雜訊比。

在播放過程中，Phonos 中發生的情況恰恰相反。去加重濾波器（紅色 RIAA 曲線）補償預加重，結果是線性頻率響應。

道格拉斯自我設計
Phonos 的 RIAA 均衡是根據 Douglas Self 的建議開發的。

理念：用許多小容量取代少數大容量。

優點：電容器充電和放電速度更快，從而具有更好的解析度和更快的脈衝響應。

整個 RIAA 均衡器僅使用發燒友 Styroflex 電容器。

關於人物：道格拉斯·塞爾夫 (Douglas Self) 是一位英國電子工程師，對音訊有著濃厚的興趣。他擁有劍橋大學的榮譽學位，並在薩塞克斯大學教授心理聲學。

輸入和輸出

• RCA，非平衡鍍金端子使用
• 輸入阻抗（MM）：47歐姆
• 輸入阻抗（MC）：可切換
• 輸出阻抗：<5歐姆
• 串音：-80dB（在1 kHz時）

動圈式（MC）前置放大器

• 增益：67 dB（標準），56 dB（-10 dB），71.5 dB（+4 dB）
• Schaltbare阻抗：100、220、470、2k2、4k7、10 k歐姆
• 噪音（A加權）：-61,7 dB

過濾

• RIAA均衡器（在Douglas Self之後）

動磁（MM）前置放大器

• 放大：46 dB（標準），36 dB（-10 dB），50 dB（+4 dB）
• 可切換電容：關，150 pF，220 pF和330 pF
• 噪音（A加權）：-85,3 dB

內部工作電壓

• +/- 60伏

電源供應

• 電源電壓（可切換）：230 V AC / 50 Hz或115 V AC / 60 Hz
• 保險絲：230 V：T 500 mA; 115 V：T 1 A
• 消耗功率：最大 30伏安
• 待機功耗：0.7 W
