🇩🇪德國SPL Diamond 數位類比轉換器

描述

Diamond

採用 VOLTAiR 技術的高階 DAC。

對於只播放數位音源音樂的人來說，Diamond 是完美的 DAC 和前級擴大機。 Diamond 提供六個數位來源和一個外部字時鐘的連接。卓越的 VOLTAiR 技術和優質 DAC 結合類比音量控制，可在任何音量下實現最高分辨率，使 Diamond 成為獨一無二的 DA 轉換器，可提供最佳的音場和無與倫比的類比感覺。

一切盡在掌控

歡樂的源泉

最多可將 6 個 (!) 數位立體聲來源
連接到 Diamond。

Diamond 提供立體聲 USB 和 AES 輸入以及兩個光纖和同軸立體聲輸入。透過 USB，可以轉換 PCM 音訊和 DSD 音訊。 PCM 音訊以 S/PDIF 格式接收，包括同軸（RCA）、光纖（Toslink F06）和平衡（AES/EBU）。

來源選擇是透過前面的選擇控製完成的。所選輸入也顯示在點陣 LED 顯示器上：USB、COA1、COA2、OPT1、OPT2 或 AES。

大約兩秒鐘後，顯示器顯示時鐘來源的類型和偵測到的取樣率

總是及時

DAC 自動拾取數位播放來源的取樣率和解析度。無論連接的是串流媒體、電腦、CD 播放器還是外部字時鐘。

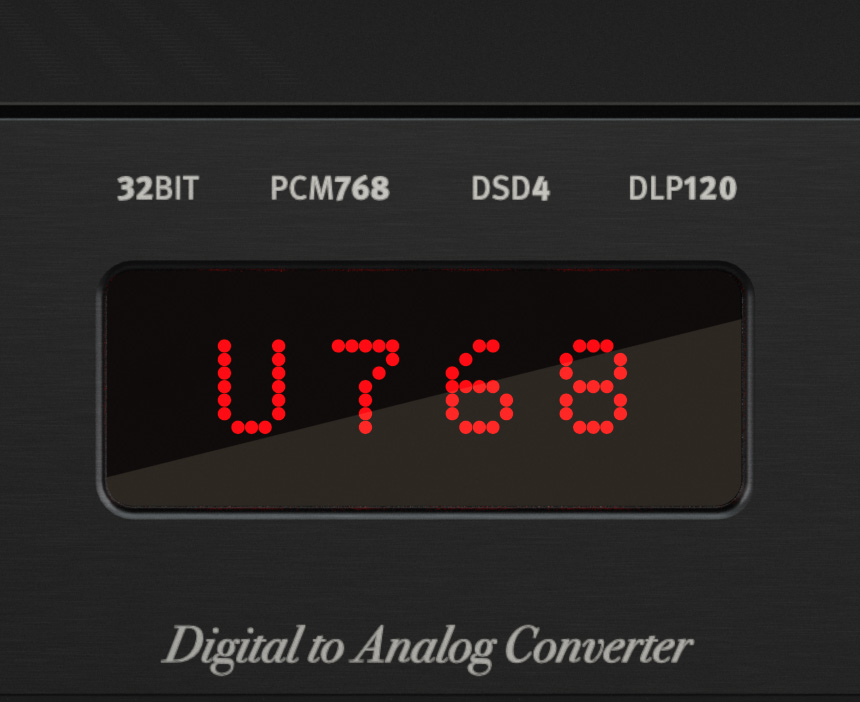

偵測到的取樣率和選擇的時鐘來源顯示在點陣 LED 顯示器上。例如，U768 是 USB 流中
取樣率為 768 kHz 的時脈訊號的縮寫。

SPL Diamond – 採用 VOLTAiR 技術的高階 DAC

所有變數 – 或從屬直通

Diamond 提供兩對立體聲輸出，用於連接功率擴大機或主動式揚聲器。一對輸出帶有 XLR，另一對輸出帶有 RCA 輸出。兩者俱有相同的輸出訊號，由前面板上的音量控制進行控制。









可透過裝置背面的 DIP 開關單獨切換兩個輸出的音量控制，使其脫離訊號路徑。例如，可以將具有自身音量控制的耳機擴大機連接到其中一個輸出。







DAC768v2－最新版本的 SPL 參考 DAC！



SPL 憑藉其 120 Voltair 技術，為目前市面上最優秀的 DA 轉換器晶片之一提供了完美的契合。這帶來了卓越的動態特性，尤其是在高度精確、精細交錯的音場方面。[/caption]







DAC768v2－最新版本的 SPL 參考 DAC！

備受讚譽的 AKM AK4493 SEQ VELVETSOUND ^TM高級 DAC 晶片被用作最新版本的 SPL DAC“DAC768v2”中數位/類比轉換器的轉換晶片，其架構能夠再現最精細的聲音細節。與前代產品相比，它的失真特性更低，動態範圍更廣，令人印象深刻。它轉換解析度為 32 位元、取樣率高達 768 kHz 的 PCM 音頻，相當於 CD 解析度的 16 倍。也支援高達 DSD4 或 DSD256 解析度的直接流數字。 DAC768v2 採用最新版本的 Spartan FPGA – Spartan 7。與較小的 SPL DAC“DAC768xs”相比，它不僅提供 AES/EBU 數位輸入，還提供具有 VOLTAiR 技術的全新優化 SPL SLP120。

SLP120（超低通）

DAC晶片的類比輸出必須經過低通濾波器濾波。與世界上所有其他 DAC 相比，這裡的低通濾波器採用 VOLTAiR 技術構建，這在動態、動態餘裕和聲音方面提供了優勢。專門針對新款 SPL DAC768v2 最佳化的濾波器稱為 SLP120（超低通）。

Diamond 內部的 DAC768v2 配備了 SLP120——一種採用 VOLTAiR 技術的類比「超低通」濾波器。

DAC768v2 – 新功能：

可以透過序號貼紙上的「DAC768v2」標籤來識別新的 DAC 版本。

不幸的是，DAC768v2 的設計與使用 DAC768 建構的設備不相容。

除了原有的 DAC 晶片（之前是 AK4490，現在是 AK4493）之外，數位環境中其他不再可用的元件，例如先前使用的 Spartan-6 FPGA 版本（現在是 Spartan-7），也必須進行更新。由於這些組件的技術特性與其前代產品不同，因此必須對該設備進行進一步的技術調整，以實現 SPL 所聞名的最佳聲音性能。採用 120V 技術的類比低通濾波器在配備 DAC768v2 的設備中也有所不同。

因此，不可能簡單地用 DAC768v2 模組替換 DAC768 模組。

精簡版雜誌 – SPL Diamond



聽起來不錯

對於 Professional Fidelity 系列的所有設備，我們不僅按照計劃進行開發，還根據耳朵進行開發。許多重要元件都是採用通孔技術安裝在電路板上的。這樣我們就可以確保使用聲音最好的組件。

VOLTAiR 技術

120V技術是我們的參考技術。 120V技術是世界上獨一無二的。它在 120 伏特直流電壓下運作。這是基於 IC 的半導體運算放大器的四倍。在我們的專業保真係列中，我們將這項無與倫比的技術稱為 VOLTAiR 技術。

最高的音頻品質需要最高的音頻工作電壓。

120V 技術適用於 +/-60 V。為了能夠處理如此高的電壓，我們開發了可以在 +/-60 V 的直流電壓下運作的特殊專有運算放大器：SPL 120V SUPRA 運算放大器。這種高電壓會破壞傳統元件和運算放大器。

120V 技術實現了卓越的技術規格和聲音優勢。從技術上講，包括動態範圍、訊號雜訊比和動態餘裕。從聲音上來說，細節豐富，聆聽體驗絕對輕鬆。

順便說一句，該技術名稱中的“120V”與主電源插座的當地主電壓無關。這是關於處理音頻訊號的設備內部的工作電壓。

來自主電源插座的主電壓透過環形變壓器在設備內部的線性電源中轉換為所需的二次電壓。整流器將此交流電壓轉換為音訊設備所需的直流電壓。

VOLTAiR是由Volt和Air兩個字組成的。 伏特 (Volt)是電壓的單位，而空氣 (Air)代表音樂可以呼吸的無限空間。

VOLTAiR象徵著高音頻電壓所產生的無限動態。

那到底是什麼？

它起什麼作用？

好的問題需要好的答案。







這就是 120V 技術 (VOLTAiR) 影片為您帶來的。

比較

大多數音訊設備的內部工作電壓為 +/-15 伏，因此可以處理最大輸入電平為 +21.5 dBu。例如，如果 DAC 在 0 dBFS 時的輸出電平為 +22 dBu，則音樂材料的電平峰值已經會導致設備輸入級過載。音訊設備中的所有組件通常都在其極限下運作。結果是產生不穩定的聲音，造成壓力並加速耳朵疲勞。

採用 VOLTAiR 技術的 SPL 設備由於內部工作電壓較高（+/- 60 伏特），可以處理 +32.5 dBu 的輸入電平，從而提供 12 dB 的更多餘裕。因此，所有組件均在最佳運作範圍內連續運作。結果是令人非常愉快、自然和輕鬆的聲音體驗。因此您可以盡情享受音樂的每個細節。

下方這些圖表清楚地顯示了 VOLTAiR 技術與其他具有較低常見工作電壓的電路相比的優越性。



聽起來不錯

家是心之所在

這就是為什麼我們在位於德國下萊茵河畔 Niederkrüchten 的生產工廠生產所有設備。

更苗條更聰明

規格

類比與輸出：XLR（平衡）、RCA
最大輸出電平（0 dBFS = 最大 +15 dBu）32.5 dBu
輸出阻抗：75 Ω
頻率範圍 (0 dBu)：10赫茲 – 100千赫
串擾（0 dBu，1 kHz）：-108分貝
總諧波失真與雜訊 (0 dBu, 1 kHz)：0.001 %
噪音（A加權）：-102 dBu
動態範圍（0 dBFS = +15 dBu => 117,3 dB）：134.5分貝

數位輸入，DAC768
AES/EBU (XLR)、PCM 取樣率：44.1/48/88.2/96/176.4/192千赫
同軸 SPDIF (RCA)、PCM 取樣率：44.1/48/88.2/96/176.4/192千赫
光纖 SPDIF (Toslink F 06)，PCM 取樣率：44.1/48/88.2/96/ 玻璃光纖<1m 176.4/192 kHz
USB (B)，PCM 取樣率：44.1/48/88.2/96/176.4/192/352.8/384/705.6/768千赫
USB (B)、DSD over PCM (DoP)、取樣率：2.8 (DSD64)、5.6 (DSD128)、11.2 (DSD256) MHz
0 dBFS 校準至：15 dBu

帶有屏蔽環形變壓器的內部線性電源
類比音訊的工作電壓：+/- 60伏
繼電器和 LED 的工作電壓：+ 12伏

主電源
電源電壓（可選，請參閱保險絲室）：230伏交流電/50；115伏特交流電/60赫茲
230 V 保險絲：溫度0.5A
115 V 保險絲：T 1 A
耗電量：最大限度。 40伏安
待機功耗：< 0.3瓦

尺寸和重量
寬 x 高 x 深（寬度 x 高度，包括英尺 x 深度）：278 x 57 x 300毫米 /  11 x 2.24 x 11.81英寸
單位重量：3.15公斤 / 6.95磅
運輸重量（含包裝）:5.35公斤 / 11.79磅
